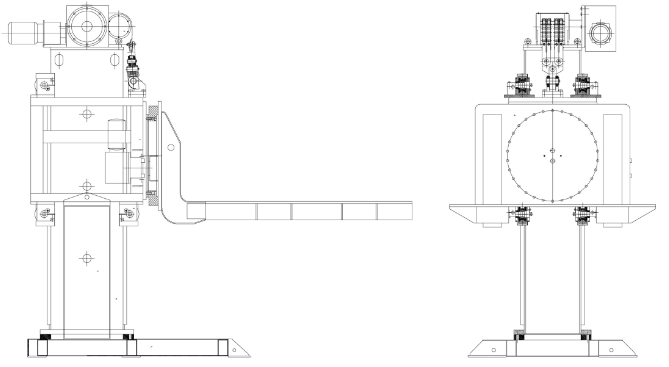

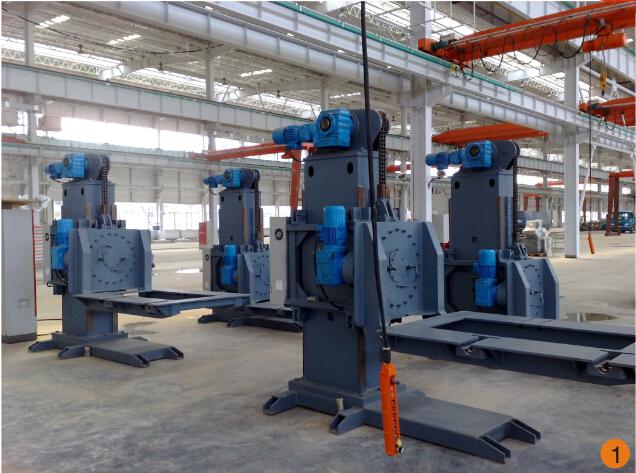

L型變位機主要結構組成 升降機構 立柱 導電機構 電控系統 翻轉機構 底座 L臂 回轉機構：（包括臺面，根據用戶需求確定） 夾具：（按圖所標工件） 電器、變頻器均采用施耐德 電機為山東力久特種電機 減速機為慶豐減速機 回轉支承為招遠恒信回轉支承 軸承為瓦房店軸承 升降機構采用直線導軌升降，穩定性好、不抖動、 我單位可以根據用戶需求提供1.2噸/2噸/3噸/5噸/10噸L型變位機，并可根據用戶需求提供特殊設計。
|
型號 |
額定承載重量 |
起升高度 |
翻轉速度 |
翻轉角度 |
翻轉電機功率 |
升降電機功率 |
|---|---|---|---|---|---|---|
|
LA1 |
2T |
500mm |
1.5-2r/min |
±360° |
1.5KW |
1.5KW |
|
LA2 |
3T |
800mm |
1.5-2r/min |
±360° |
2.2KW |
2.2KW |
|
LA3 |
5T |
1000mm |
1.5-2r/min |
±360° |
3KW |
3KW |
|
LA4 |
8T |
1200mm |
1.5-2r/min |
±360° |
4KW |
4KW |
